Упаковочная машина для сэндвич панелей.

Упаковочная машина.

Назначение:

Установка для упаковки панелей предназначена для упаковки пачек панелей в стрейч-пленку. Причем машина может быть выполнена в любом варианте, как для упаковки сэндвич-панелей с металлическми обкладками, так и в версии для упаковки панелей с обкладками из ПВХ. В этих случаях версии машины различаются шириной упаковываемой пачки панелей, для металлических обкладок - 1250мм, а для панелей из ПВХ соответственно - 1500 мм.

техническое описание

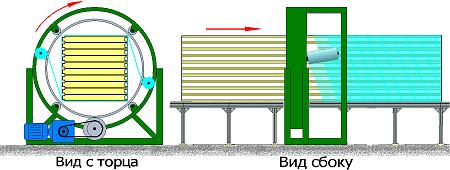

На данном рисунке представлена схема работы упаковочной машины.
Машина состоит из подающего рольганга, собственно упаковочной машины и приемного рольганга.
В зависимости от версии исполнения и назначения длина рольгангов может быть различна от 3 до 12 м.
Кроме того сама машина может быть в исполнении - или для упаковки металлических панелей сэндвич - ширина рабочей зоны 1250мм, или для упаковки панелей сэндвич из ПВХ, тогда ширина рабочей зоны 1600 мм.
Кроме этого машина может быть в исполнении либо с ручной подачей (рольганги без привода), или с механической подачей (рольганги с электроприводом).

Технические характеристики PR-600 U

Питающее напряжение	3-х фазн. 380в
Мощность двигателя привода ротора	2,2 кВт
Максимальная ширина пакета	1200 мм
Максимальная высота пакета	1500 мм
Скорость вращения (регулир.)	3-8 об/мин.
Скорость перемещения пакета	0,5-3 м/мин
Время упаковки одной пачки пачки панелей	5 мин (макс.)
Габаритные размеры установки, мм:
длина	1500
ширина	3200
высота	3200
Масса установки, кг	850

Цена упаковочной машины : - 18 900 ЕВРО

Рольганги L=3м в разных версиях

	Наименование оборудования	кол-во	Вес кг	Габариты
1	Приемный рольганг RT-1.2/3/02 (без привода) 3 м	2 шт.	140	3000х1300х800
2	Подающий рольганг RTM-1.2/3/02 (c приводом) 3 м	2 шт.	190	3000х1300х800

Цена приемного рольганга : - 4 900 ЕВРО
Цена подающего рольганга : - 5 800 ЕВРО

Срок производства: --------- 1,5 месяца после подписания контракта и предоплаты.

Условия оплаты:
- предоплата ------------------------- 40%
- оплата перед высылкой ---- 60%

Условия поставки: ----------- EXW-Оборники, Польша.

Фотографии упаковочной машины.
Кликните по миниатюре, чтобы увеличить фотогарфию:

	Упаковочная машина вид 1
	Упаковочная машина вид 2
	Упаковочная машина вид 3
